Pressschweißen

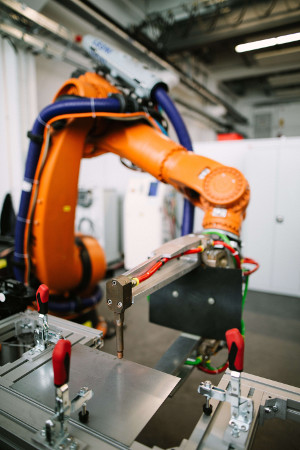

Roboterschweißzange / ARO-X

  • X-Bauart
  • Gesamthub 236 mm
  • Armlänge 800 mm
  • Armabstand 380 mm
  • Ausgleichshub 10 mm
  • Elektrodenaufnahme über ø12 mm Kegel
  • Max. Elektrodenkraft 5,25 kN
  • Servo-motorischer Antrieb
  • "iBox"-Schweißkoffer mit ARO MF-Inverter MFDC 560 in Kombination mit MF-Trafo 57kVA bei 50% Einschaltdauer
  • Maximal erreichbare Schweißstrom ca. 23 kA
  • Kontrollsoftware ARODMS 2011
  • Montiert an KUKA Roboter des Typs "KR210-2 2000" mit automatischer Kappenfräseinheit

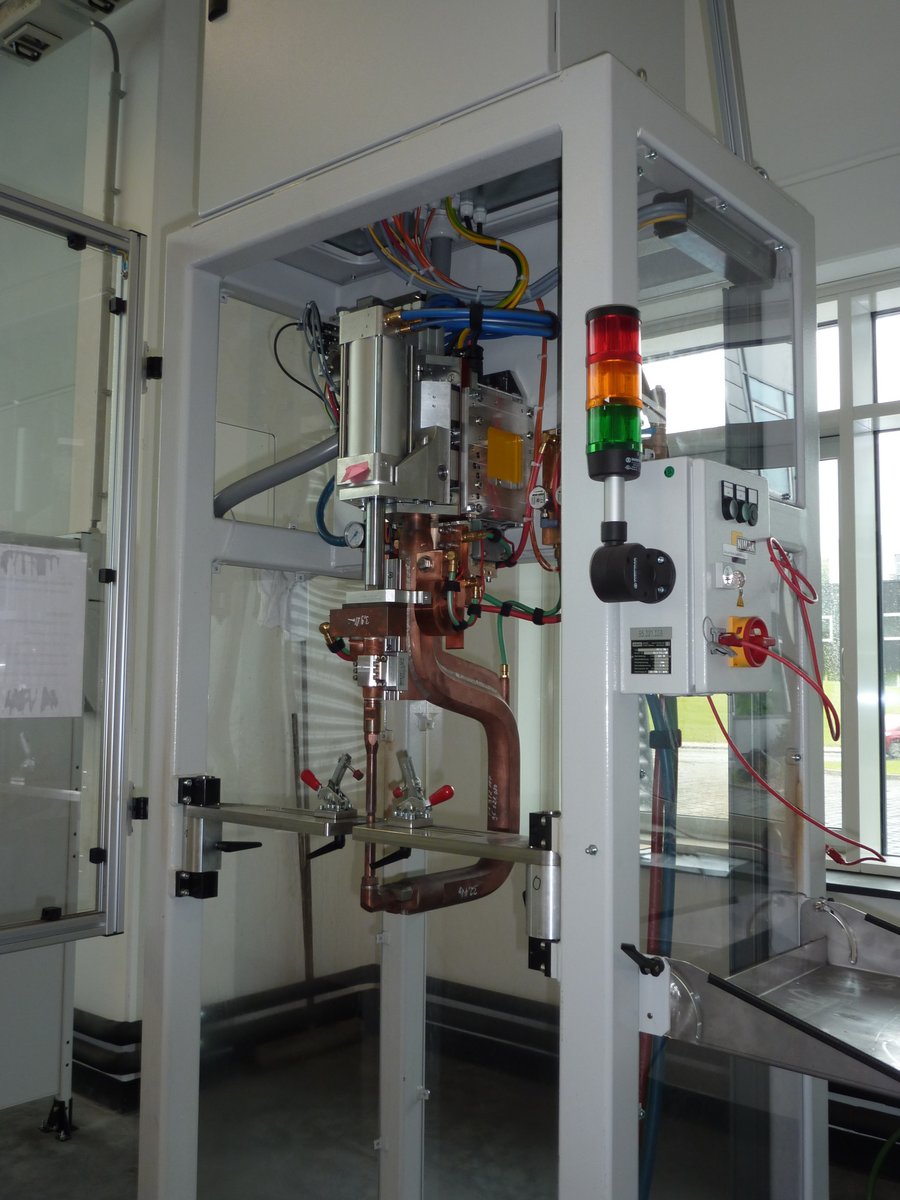

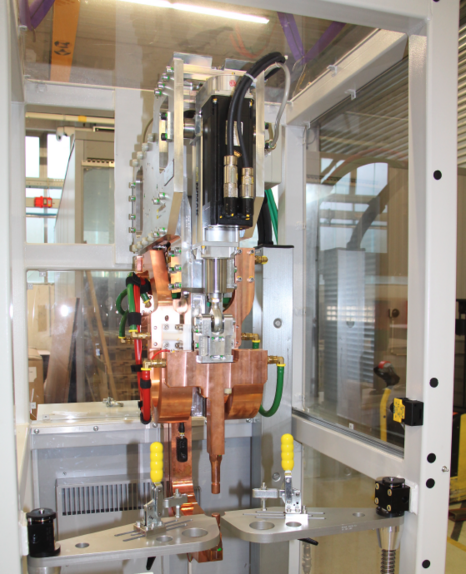

Stationäres Punktschweißsystem Bosch 600 / Nimak C50

  • Ausladung 650 mm
  • Weite 300 mm
  • Max. Zylindergesamthub 150 mm
  • Servopneumatischer Antrieb mit Ausgleich
  • Max. Zangenkraft 5 kN
  • Elektrodenaufnahme über ø12 mm Kegel
  • Schweißsteuerung mithilfe Bosch MF-Inverter "PSI6300" in Kombination mit MF-Trafo; 111 kVA bei 50% Einschaltdauer bzw. 65 kVA bei 100% ED
  • übergordnete Phoenix SPS
  • Roboterschweißzange und Schweißkoffer auf Traggestell montiert

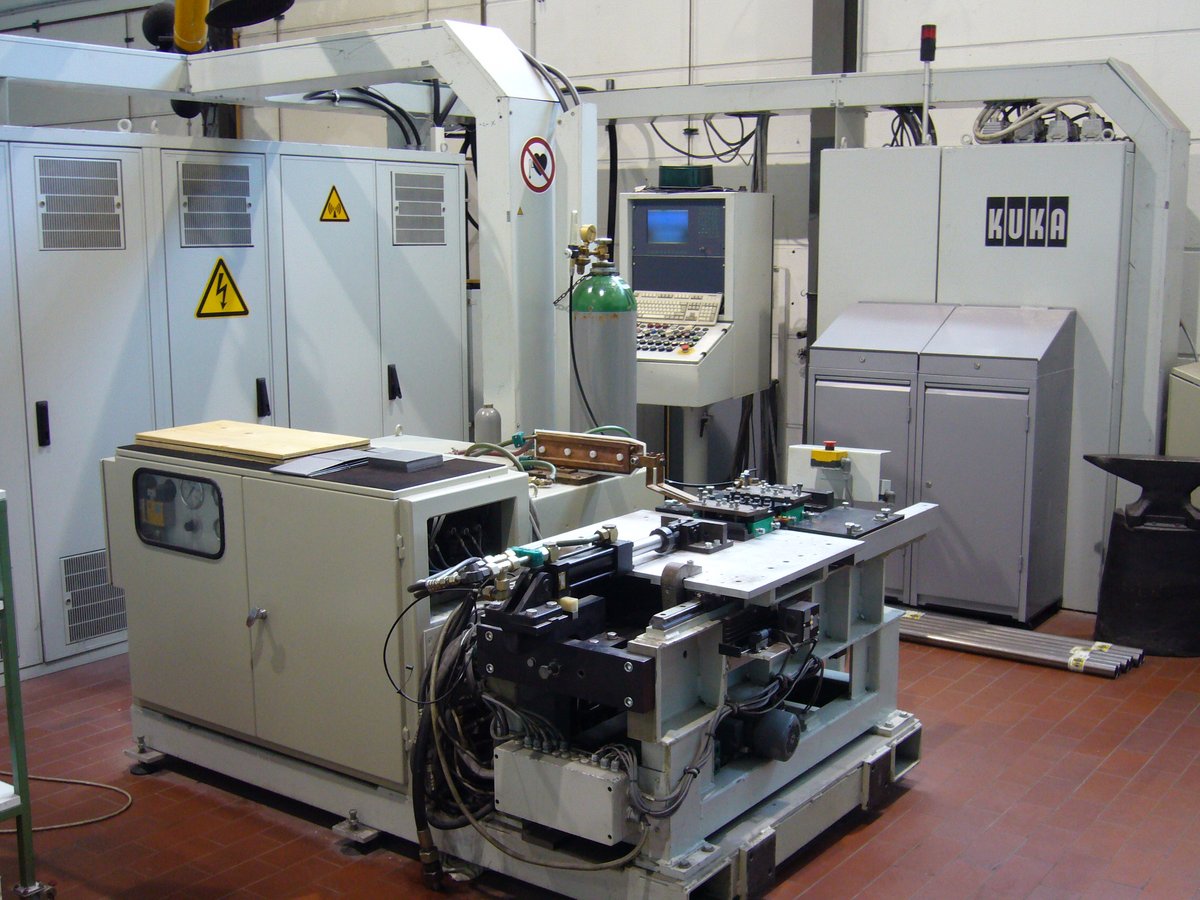

Hochfrequenzschweißanlage für metallische Werkstoffe

Verfahrensmodi:

  • Diskontinuierliches konduktives Schweißen von Blechen und offenen Profilen
  • Diskontinuierliches induktives Schweißen von geschlossenen Profilen
  • Kontinuierliches Schweißen von Stahlbändern / Simulation HFI-Längsnahtschweißen von Rohren

Technische Daten:

  • Nennarbeitsfrequenz 360 kHz
  • maximale Leistungsabgabe 85 kW
  • Anschlussleistung  160 kVA
  • Betriebsspannung 400 V / 50 Hz
  • maximale Stauchkraft 60 kN
  • Steuerspannung 24 V

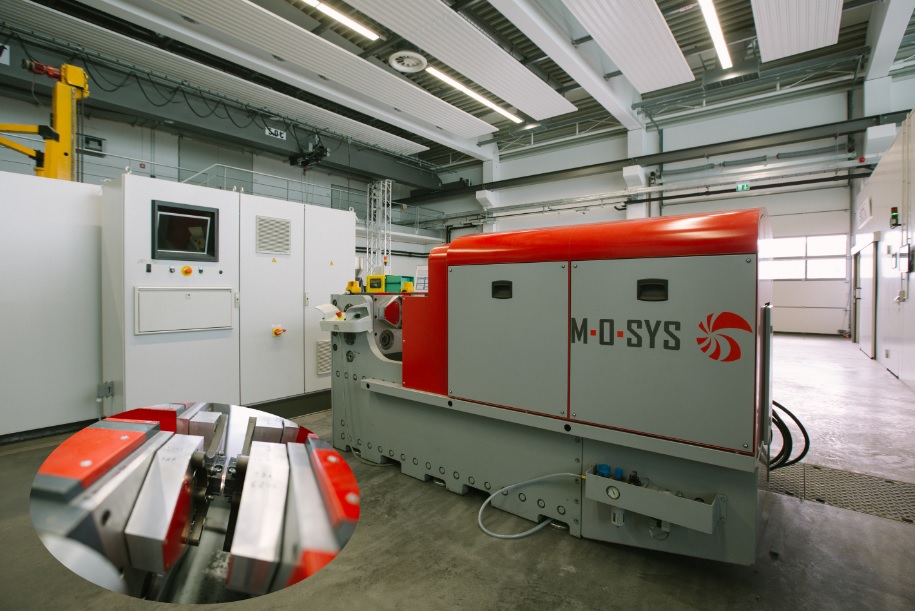

Multi-Orbital-Reibschweißanlage Dyconn-100

  • Gleichmäßige Wärmeerzeugung an Fügefläche durch konstante Relativgeschwingikeit infolge zirkulierender Kreisbewegung
  • Materialkombinationen mit stark unterschiedlichen physikalischen Eigenschaften möglich z. B. Stahl-Aluminum-, Metall-Kunststoff-Verbindungen
  • Präzises Fügen von nicht-rotationssymmetrischen Teilen möglich
  • Derzeit Forschungsgegenstand als Weiterentwicklung zum Linearreibschweißen

 Technologische Daten:

  • Multi Orbitales Reibschweißen
  • Bewegung erzeugt durch zwei Exzenterwellen pro Kopf, 2 Orbitalköpfe
  • Schwingfrequenz bis 2x 100 Hz bei Drehzahl max. 2x 6000 U/min

Schweißbares Produktspektrum:

  • Kunststoffe und Metalle
  • Fügequerschnitte: bis 400 mm² S235 JR bzw. 50.000 mm² Kunststoff

Steuerung (Siemens):

  • Einstellbare Parameter: Weg [mm], Zeit [ms], Kraft [kN], Drehzahl [°/s]
  • Überwachbare Parameter für jede Schweißung: Reibzeit, Stauchweg, Stauchkraft, Drehzahl
